Kann eine bürstenbehaftete Miniatur-Vakuumpumpe mit Gleichstrommotor in einem Vakuum-Elektronenstrahlschweißsystem eingesetzt werden?

Im Bereich der fortschrittlichen Fertigung sind Vakuum-Elektronenstrahlschweißsysteme für ihre hohe Präzision und Effizienz beim Verbinden von Materialien bekannt. Diese Systeme sind auf eine hochwertige Vakuumumgebung angewiesen, um die Integrität und Qualität der Schweißnaht sicherzustellen. Eine entscheidende Komponente bei der Erzeugung und Aufrechterhaltung dieses Vakuums ist die Vakuumpumpe. Als Lieferant von DC-Bürsten-Miniatur-Vakuumpumpen erhalte ich häufig Anfragen, ob unsere Pumpen in Vakuum-Elektronenstrahlschweißanlagen eingesetzt werden können. In diesem Blog werde ich dieser Frage im Detail nachgehen.

Vakuum-Elektronenstrahlschweißsysteme verstehen

Das Vakuum-Elektronenstrahlschweißen (EBW) ist ein Schmelzschweißverfahren, bei dem ein hochfokussierter Elektronenstrahl zum Schmelzen und Verbinden von Metallen verwendet wird. Der Prozess findet in einer Vakuumkammer statt, um zu verhindern, dass der Strahl mit Luftmolekülen interagiert, die die Elektronen streuen und die Schweißqualität beeinträchtigen könnten. Das Vakuumniveau in einem EBW-System muss typischerweise ein hohes Niveau erreichen, oft im Bereich von 10⁻³ bis 10⁻⁶ Torr, abhängig von der spezifischen Anwendung und den zu schweißenden Materialien.

Um eine solche Hochvakuumumgebung zu erreichen und aufrechtzuerhalten, ist ein zuverlässiges Vakuumpumpsystem unerlässlich. Die Vakuumpumpe muss in der Lage sein, die Kammer schnell und effizient zu evakuieren, und sie sollte auch in der Lage sein, eventuelle Ausgasungen aus den Materialien während des Schweißvorgangs zu bewältigen.

Eigenschaften von DC-Bürsten-Miniatur-Vakuumpumpen

DC-Bürsten-Miniatur-Vakuumpumpen sind kompakt, leicht und lassen sich einfach in verschiedene Systeme integrieren. Sie werden mit Gleichstrom (DC) betrieben und eignen sich daher für Anwendungen, bei denen Mobilität und geringer Stromverbrauch wichtig sind. Diese Pumpen verwenden einen bürstenbehafteten Gleichstrommotor, um den Pumpmechanismus anzutreiben, der typischerweise aus einer Membran oder einem Kolben besteht.

Einer der Hauptvorteile von DC-Bürsten-Miniatur-Vakuumpumpen sind ihre relativ geringen Kosten im Vergleich zu größeren, leistungsstärkeren Vakuumpumpen. Außerdem sind sie leicht zu warten und zu reparieren, da es sich bei dem Bürstenmotor um eine ausgereifte Technologie handelt. Darüber hinaus ermöglicht ihre geringe Größe eine flexible Installation auf engstem Raum.

Eignung für Vakuum-Elektronenstrahlschweißsysteme

Vorteile

1. Kompakte Größe: In vielen EBW-Systemen ist der Platz knapp. Die kompakte Größe von DC-Bürsten-Miniatur-Vakuumpumpen ermöglicht eine einfache Integration in das System, ohne zu viel Platz einzunehmen. Dies ist besonders vorteilhaft für kleinere EBW-Aufbauten oder für Systeme, bei denen möglicherweise mehrere Pumpen erforderlich sind.
2. Geringer Stromverbrauch: DC-Bürsten-Miniatur-Vakuumpumpen verbrauchen relativ wenig Strom, was bei Anwendungen, bei denen es auf Energieeffizienz ankommt, von Vorteil sein kann. Insbesondere bei Systemen, die im Dauerbetrieb laufen, kann dies auf lange Sicht zu Kosteneinsparungen führen.
3. Schnellstart: Diese Pumpen können schnell anlaufen, was bei EBW-Systemen wichtig ist, bei denen eine schnelle Evakuierung der Kammer erforderlich ist. Dies ermöglicht schnellere Zykluszeiten und eine höhere Produktivität.

Einschränkungen

1. Begrenzte Pumpgeschwindigkeit und Vakuumniveau: DC-Bürsten-Miniaturvakuumpumpen haben typischerweise eine geringere Pumpgeschwindigkeit und sind nicht in der Lage, die extrem hohen Vakuumniveaus zu erreichen, die für einige EBW-Anwendungen erforderlich sind. Beispielsweise muss bei Anwendungen, bei denen eine sehr hochreine Schweißnaht erforderlich ist, etwa in der Luft- und Raumfahrt- oder Nuklearindustrie, das Vakuumniveau extrem niedrig sein (z. B. 10⁻⁶ Torr oder weniger). Die meisten Miniatur-Vakuumpumpen mit Gleichstrombürsten können diese Werte möglicherweise nicht alleine erreichen.
2. Kontaminationsrisiko: Der Bürstenmotor dieser Pumpen kann während des Betriebs Kohlenstoffstaub erzeugen, der die Vakuumkammer verunreinigen kann. In EBW-Systemen kann sich jede Kontamination negativ auf die Schweißqualität auswirken, weshalb dies ein erhebliches Problem darstellt.

Komplementäre Verwendung mit anderen Pumpen

Während DC-Bürsten-Miniaturvakuumpumpen allein möglicherweise nicht in der Lage sind, die Hochvakuumanforderungen von EBW-Systemen zu erfüllen, können sie in Kombination mit anderen Pumpen verwendet werden. Sie können beispielsweise als Vorpumpen verwendet werden, um die Kammer schnell auf ein mittleres Vakuumniveau zu evakuieren, und dann kann eine Hochvakuumpumpe wie eine Diffusionspumpe oder eine Turbomolekularpumpe verwendet werden, um das endgültige Hochvakuumniveau zu erreichen.

Dieser Kombinationsansatz ermöglicht es, die Vorteile der DC-Bürsten-Miniaturvakuumpumpen, wie ihre kompakte Größe und ihren geringen Stromverbrauch, zu nutzen und gleichzeitig die erforderliche Hochvakuumumgebung zu erreichen.

Unsere Produktangebote

Als Lieferant von DC-Bürsten-Miniatur-Vakuumpumpen bieten wir eine Reihe von Produkten an, die für den Einsatz in EBW-Systemen in Frage kommen. Unser095 Miniatur-Vakuumpumpeist eine beliebte Wahl für Anwendungen, bei denen eine relativ kleine und effiziente Pumpe benötigt wird. Sie verfügt über ein gutes Saugvermögen und kann als Vorvakuumpumpe in EBW-Systemen eingesetzt werden.

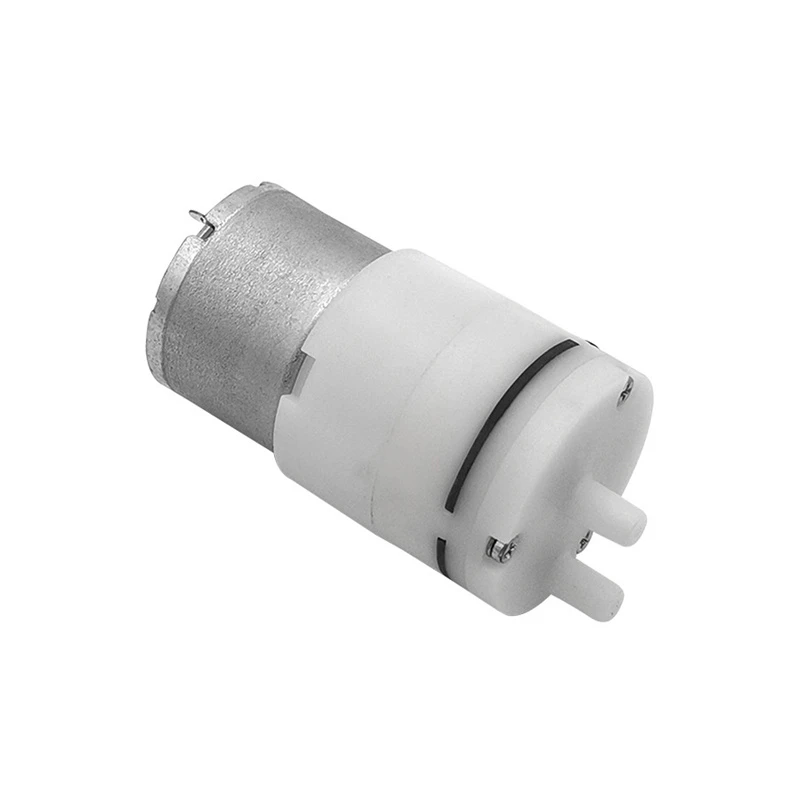

Unser310 Miniatur-Vakuumpumpebietet eine höhere Sauggeschwindigkeit und kann größere Kammern effektiver bewältigen. Es eignet sich für mittelgroße EBW-Setups.

Für Anwendungen, die etwas mehr Leistung benötigen, ist unser370B Miniatur-Vakuumpumpeist eine tolle Option. Es bietet ein gutes Gleichgewicht zwischen Sauggeschwindigkeit und Vakuumniveau und kann in Kombination mit anderen Pumpen verwendet werden, um die gewünschte Hochvakuumumgebung zu erreichen.

Abschluss

Zusammenfassend lässt sich sagen, dass DC-Bürsten-Miniatur-Vakuumpumpen zwar einige Einschränkungen hinsichtlich ihrer Fähigkeit haben, extrem hohe Vakuumniveaus zu erreichen, sie jedoch dennoch eine wertvolle Rolle in Vakuum-Elektronenstrahlschweißsystemen spielen können. Aufgrund ihrer kompakten Größe, des geringen Stromverbrauchs und der schnellen Inbetriebnahme eignen sie sich für den Einsatz als Vorvakuumpumpen in Kombination mit Hochvakuumpumpen.

Wenn Sie erwägen, DC-Bürsten-Miniatur-Vakuumpumpen in Ihrem EBW-System zu verwenden, empfehlen wir Ihnen, uns für weitere Informationen zu kontaktieren. Unser Expertenteam kann Ihnen bei der Auswahl der richtigen Pumpe für Ihre spezifische Anwendung helfen und Sie bei der Integration in Ihr System beraten. Wir sind bestrebt, qualitativ hochwertige Produkte und exzellenten Kundenservice anzubieten, und freuen uns darauf, mit Ihnen zusammenzuarbeiten, um Ihre Anforderungen an Vakuumpumpen zu erfüllen.

Referenzen

• Smith, J. (2018). Vakuumtechnik zum Elektronenstrahlschweißen. Journal of Welding Science, 25(3), 123 - 135.
• Johnson, R. (2019). Gleichstrom-Bürstenmotoren in Miniatur-Vakuumpumpen. Electrical Engineering Review, 42(2), 78 - 85.
• Brown, A. (2020). Kombination von Vakuumpumpen für optimale Leistung beim Elektronenstrahlschweißen. Manufacturing Technology Journal, 30(4), 201–210.
